Сборка гриля Weber Genesis. Часть 2 - газовая арматура, панели

1. Монтаж газовой арматуры

Газовая арматура гриля самый ответственный элемент в системе безопасности. Основные соединения проводятся на заводе, и гриль приходит с установленными и подключенными горелками и вентилями. А вы знаете, что все горелки на заводе, после установки обязательно испытывают? Так вот, на каждой горелке видны следы от таких испытаний.

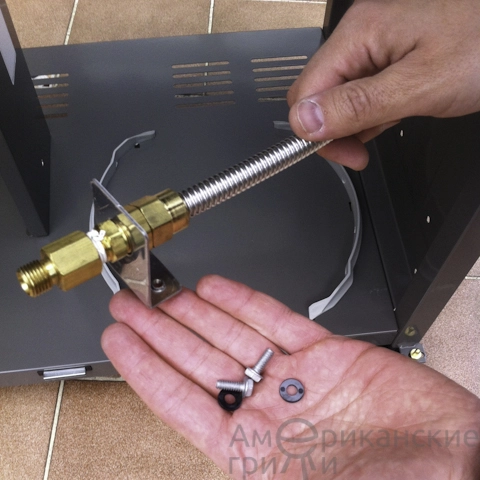

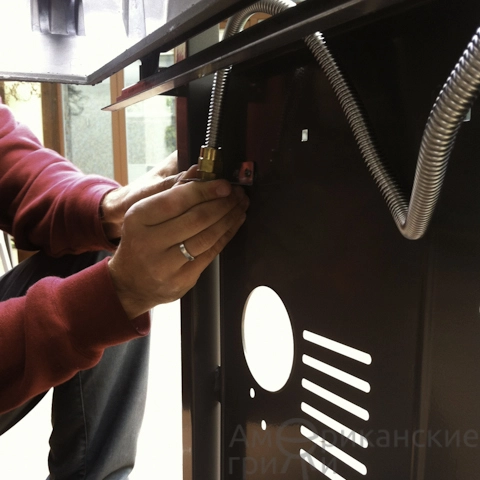

Металлический шланг с одной стороны присоединен к газовой системе гриля, а к другой стороне будет подключен гибкий шланг с редуктором. Металлический шланг монтируется на кронштейне внутри гриля на боковой стенке.

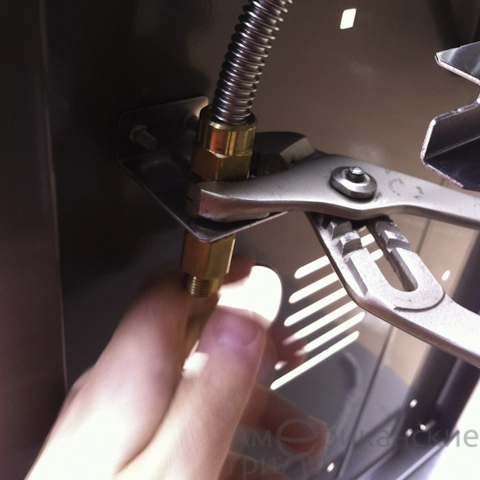

После установки кронштейна, для закрепления шланга необходимо затянуть контргайку.

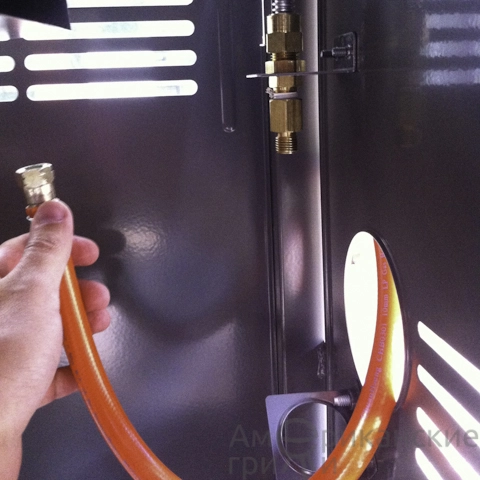

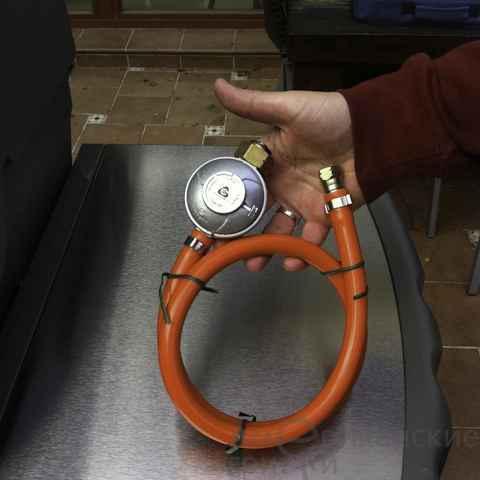

Шланг с редуктором поставляются в комплекте с газовым грилем вебер. Обратите внимание, что резиновое уплотнительное кольцо находится именно на гайке редуктора. Таки образом гриль адаптирован для использования бытовых газовых баллонов российского производства.

Баллон можно размещать как внутри гриля, так и снаружи. Более подробную информацию читайте в посте Крепление газовых баллонов к грилям Weber Genesis. В данном случае мы разместили баллон снаружи, поэтому редуктор, через отверстие в стенке тоже должен быть выведен наружу.

Под шлангом располагается еще один кронштейн с большим отверстием. Если провести шланг через него, то, возможные рывки шланга, не будут работать на излом резьбового соединения.

2. Монтаж передней панели

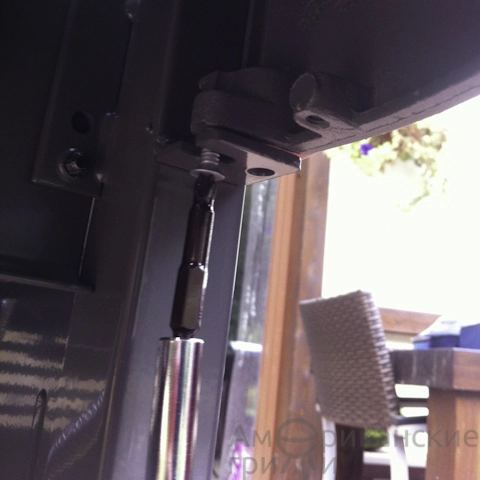

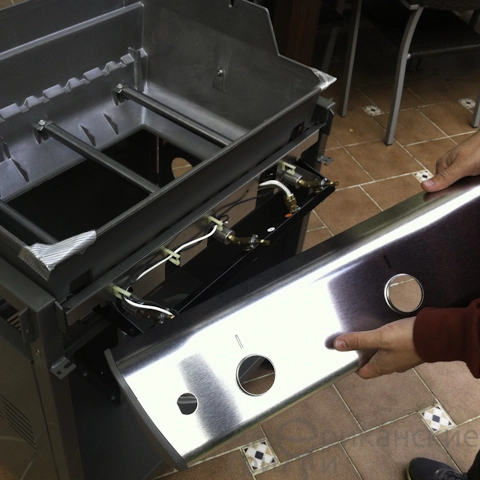

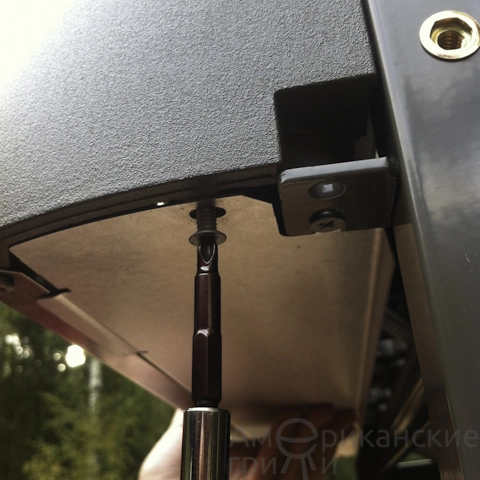

Гнутая нержавеющая сталь и литые стенки по бокам. Панель устанавливается на каркас гриля, буквально подвешивается на крючки. Снизу, с каждой стороны фиксируется двумя винтами.

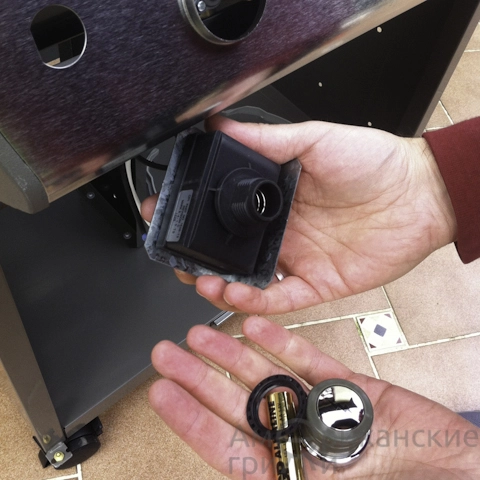

Электронная система поджига.

Монтаж не вызывает затруднений. 1 батарея АА идет в комплекте поставки Weber Genesis

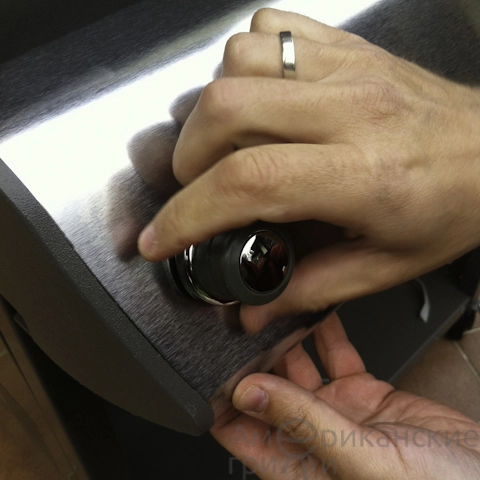

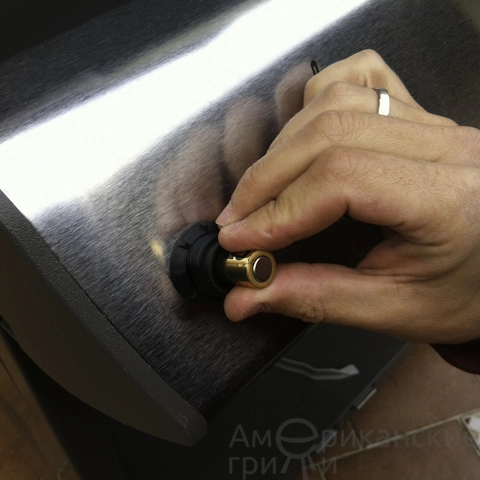

Вставляем батарейку, соблюдая полярность, после чего прикручиваем кнопку поджига. Можно попробовать нажать. Будут слышны щелчки и видны искры на электродах.

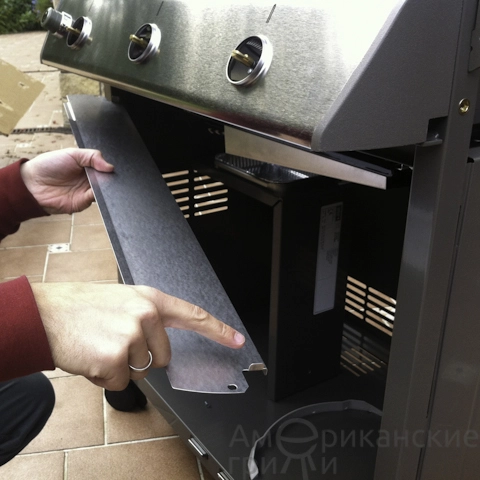

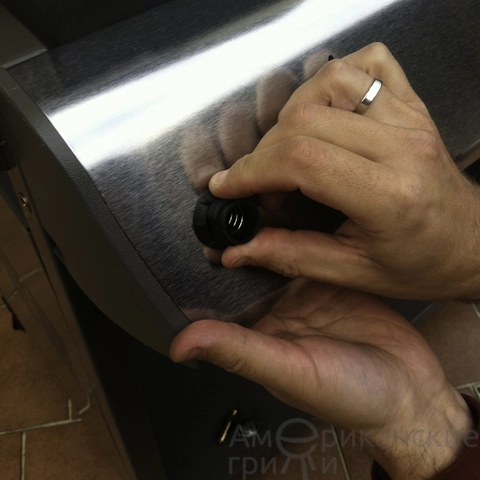

Заглушка передней панели газового гриля имеет ряд характерных выступов, по которым её можно соорентировать.

3. Монтаж дверей

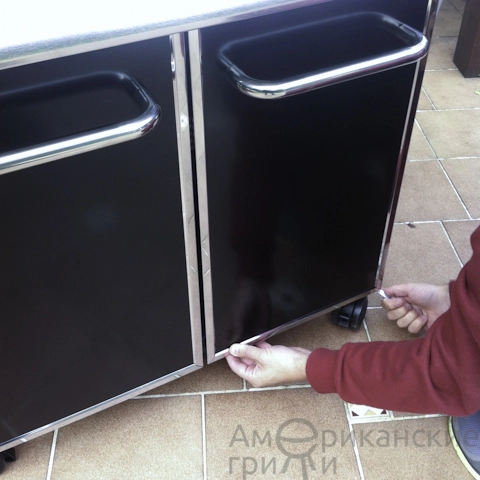

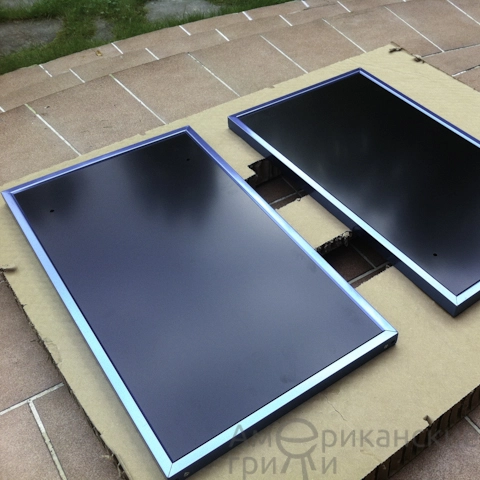

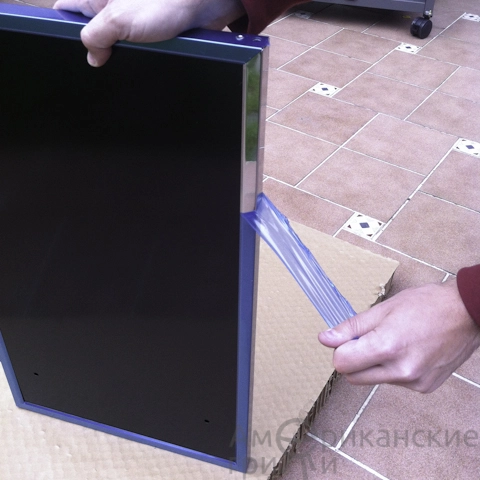

Двери, как и другие поверхности из нержавеющей стали поставляются с защитной пленкой.

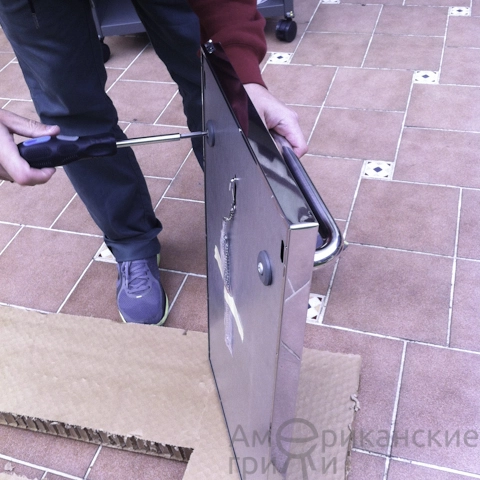

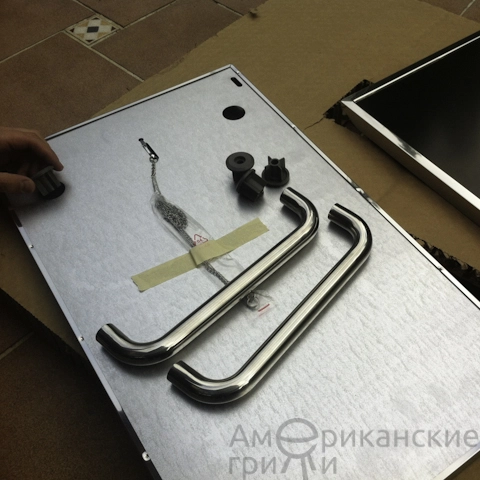

Дверь достаточно толстая, так что ручки прикручиваются с помощью специальных втулок.

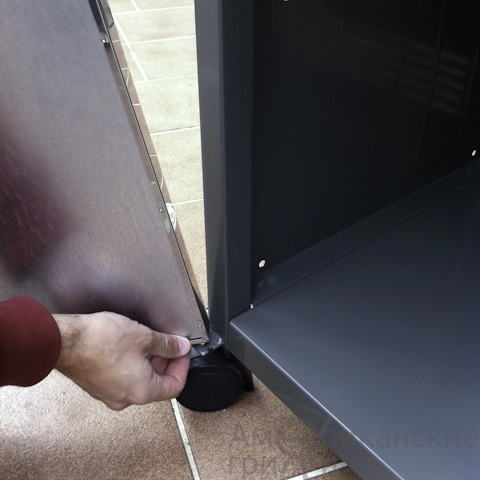

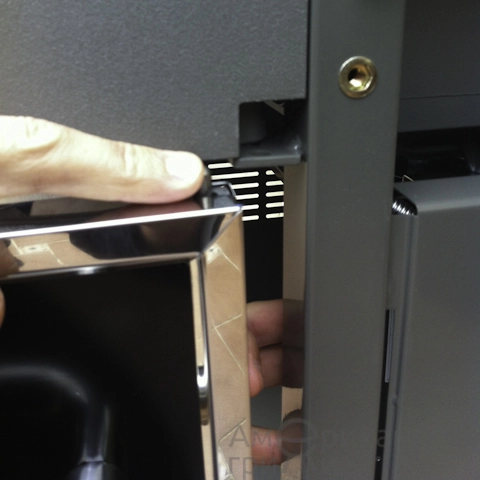

Снизу дверь устанавливается на ось, расположенную на каркасе гриля, а сверху ось расположена уже на дверце. Ось подпружинена, и перед установкой её нужно немного прижать. На внутренней стороне дверцы есть специальное окно, куда можно вставить отвертку и опустить ось вниз. Так можно при необходимости снять

дверь.

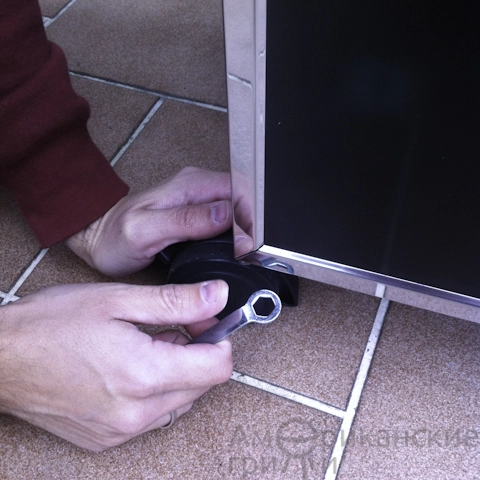

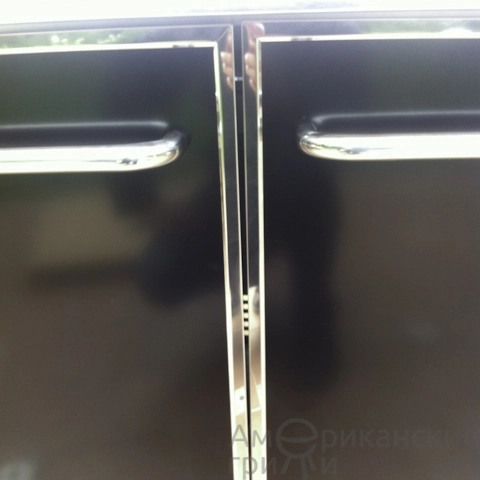

Как правило двери, после установки висят не ровно. Для корректировки положения двери необходимо ослабить гайку, удерживающую нижнюю ось, и выставить двери ровно, ориентируясь на зазоры.
