Сборка гриля Weber Genesis. Часть 1 - каркас, котел

Очень часто, наши клиенты интересуются, насколько долог и трудоемок процесс сборки газового гриля. Для нашего первого примера, мы выбрали модель гриля Weber Genesis E-310, базовую модель серии Genesis. Сборку произвести может один человек, но учитывая габариты и вес коробки, помощник будет не лишним.

Для сборки вам потребуется гаечные ключи на 13 мм, 8 мм, и отвертка с крестовой насадкой Ph-2. Наличие шуруповерта с торцевой головкой вместо гаечного ключа увеличивает скорость сборки гриля в разы. Гриль собирается с помощью винтов, саморезов. В каждом соединении полагается использовать шайбы. Для того, чтобы было легко ориентироваться в инструкции, все винты обозначены цветом - черные крашенные и светлые, естественного металлического цвета. Шайбы – черные пластиковые и алюминиевые светлые.

Гриль упакован очень надежно. Ни одна деталь, даже при достаточно грубом обращении с коробкой, не может быть повреждена. Сам процесс распаковки мы, к сожалению, не сфотографировали и сразу начнем с первого этапа - сборки каркаса.

1. Сборка каркаса газового гриля Weber Genesis

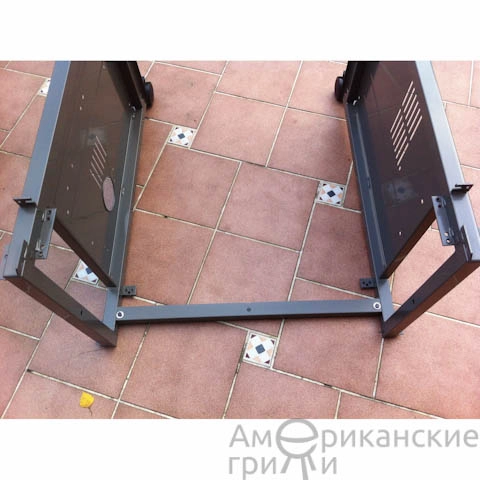

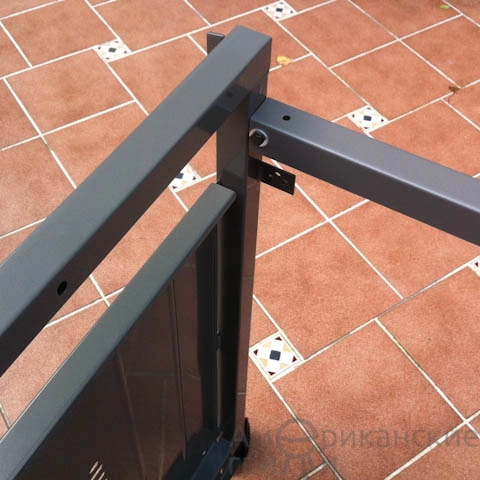

На картинке видно взаимное расположение деталей каркаса гриля при начале сборки. На самом деле это самый сложный этап. Даже после трех-четырех сборок мы каждый раз крутим эти три детали так и эдак, пытаясь сопоставить их с картиной в инструкции.

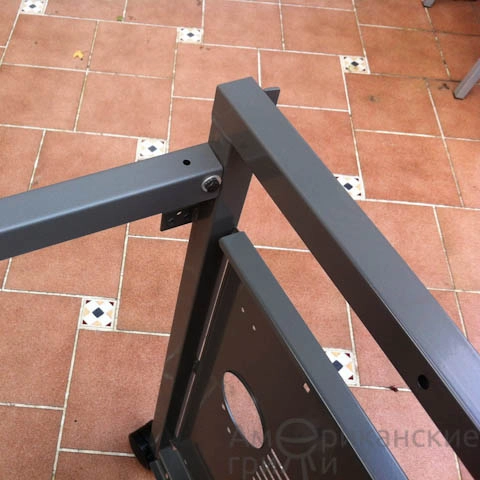

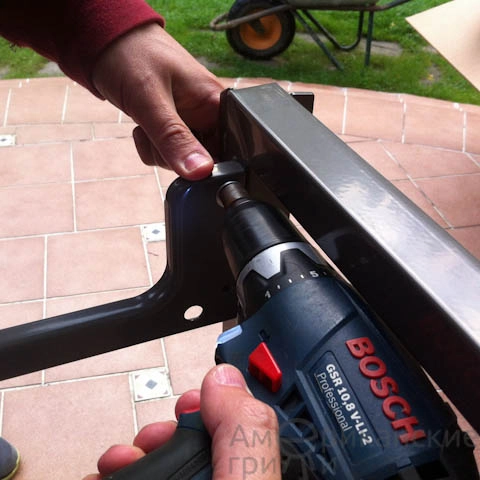

Находим в коробке две боковые стенки гриля и П-образную длинную железку. Для монтажа используются два черных винта и две алюминиевые шайбы. Вертикально ставим одну из стенок и прикручиваем к ней П-образную железку. Кострукция сразу становится устойчивой. С противоположной стороны пристыковываем вторую стенку.

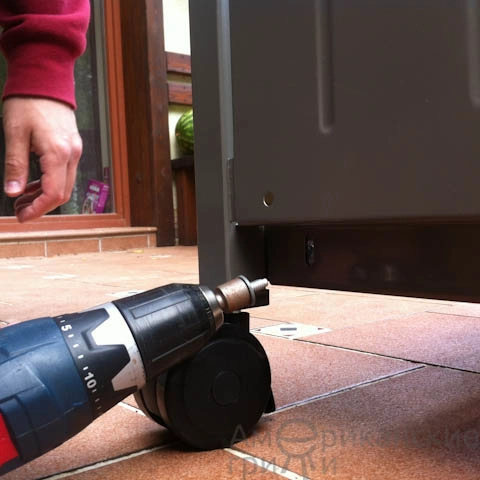

После этого распаковываем колеса и устанавливаем их на свои места. Колеса расположенные с фронтальной поверхности оснащаются стопором. Обратите на это внимание. Самое очевидное отличие фронтальной части гриля, это наличие осей для навески дверок шкафа.

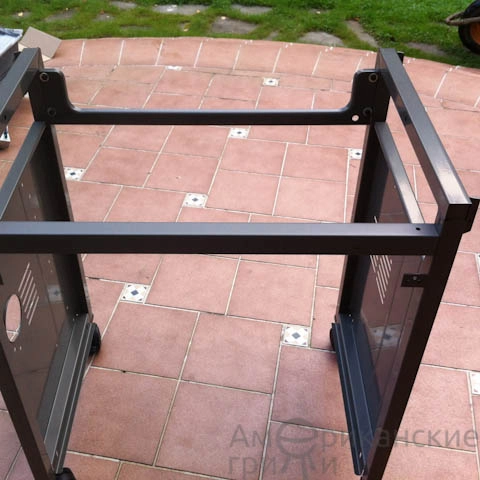

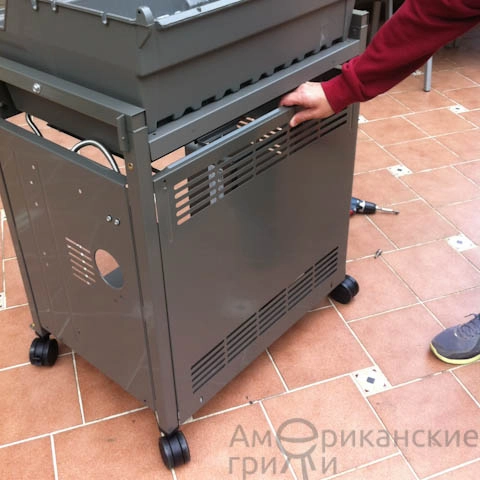

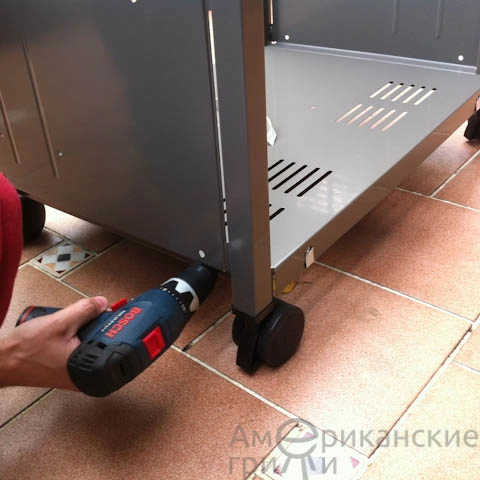

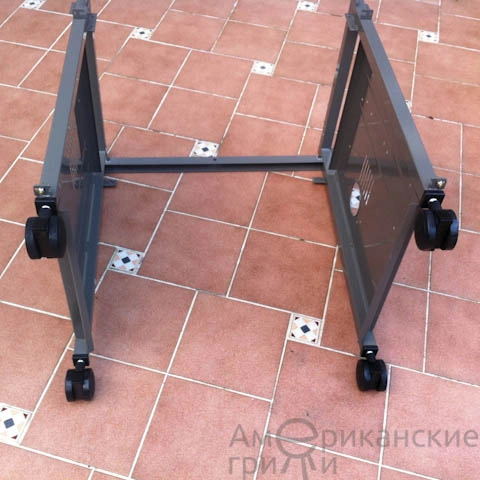

Дальше ставим каркас на колеса и продолжаем сборку газового гриля. Закрепляем вторую перекладину. Конструкция начинает приобретать жесткость.

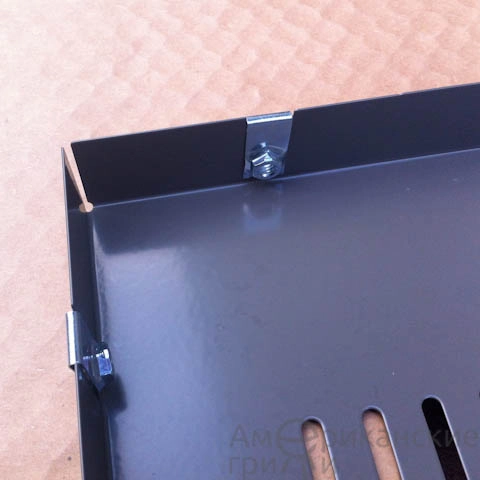

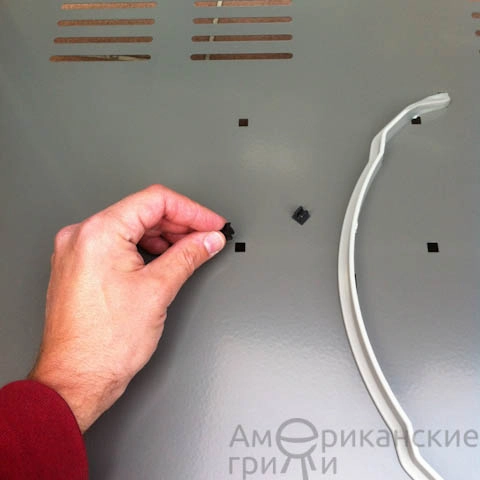

Для монтажа нижней панели, напротив каждого монтажного отверстия надо расположить закладную гайку

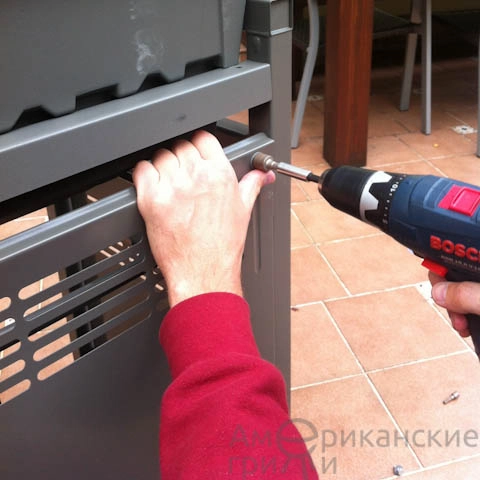

После этого нижнюю панель, корытом книзу, устанавливаем в каркас и прикручиваем 4 винтами. Светлый винт, темная шайба.

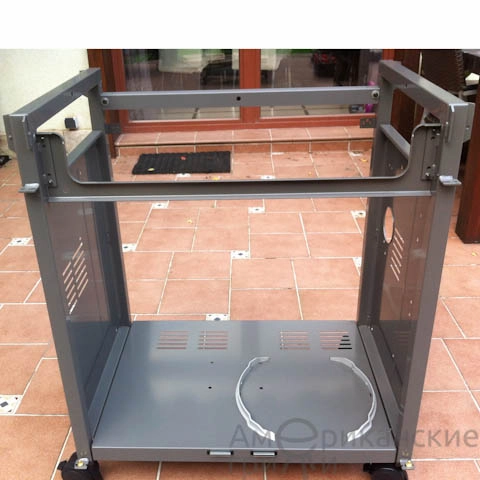

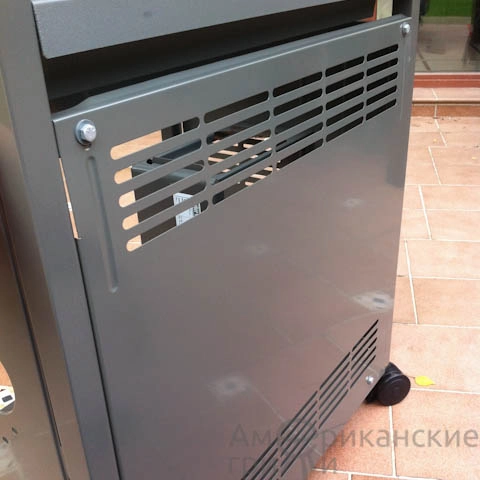

Итак, жесткая коробка каркаса собрана, можно приступать к сборке мелких деталей, например можно закрепить пластиковый бортик для установки баллона внутри гриля, а потом установить пластиковые закладные для саморезов.

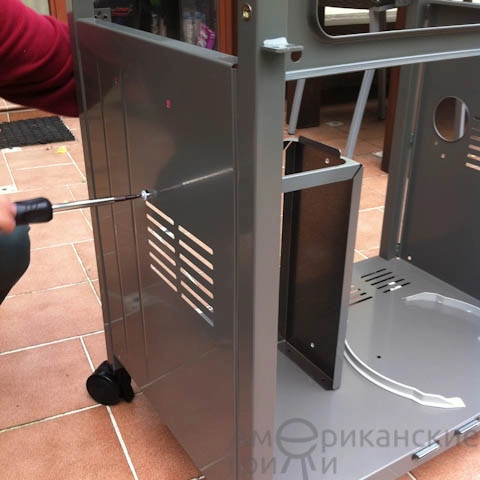

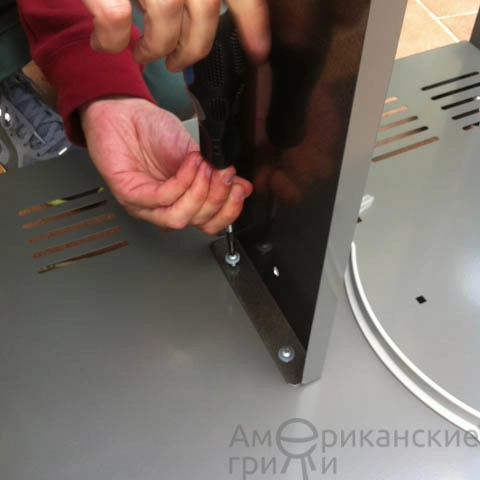

Саморезами прикручиваем каркас жиросборника. Стараемся не переборщить с усилием. Саморез в пластиковой закладной легко провернуть.

2. Установка котла газового гриля Weber Genesis

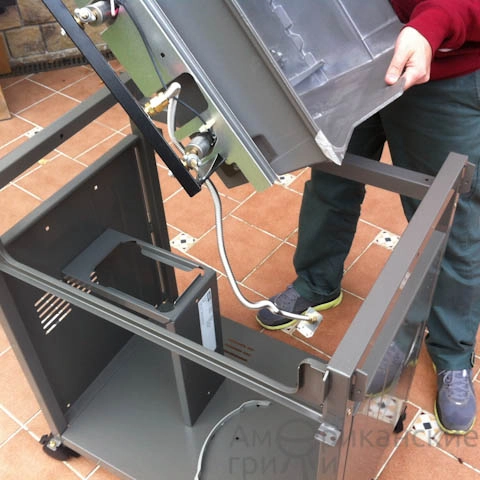

Для работы по установке котла в каркас гриля по хорошему требуется два человека. В коробке котел упакован вместе с крышкой гриля, однако вынимать эти две детали следует по отдельности. Для этого сначала необходимо вынуть оси из соединения крышки с котлом. После этого аккуратно вынимаем и кладем в сторонку крышку, а потом и вытаскиваем сам котел.

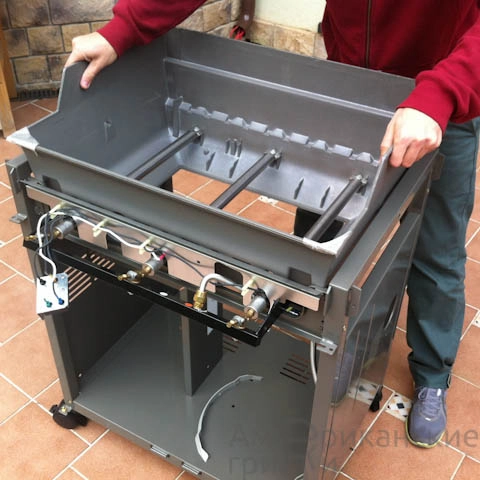

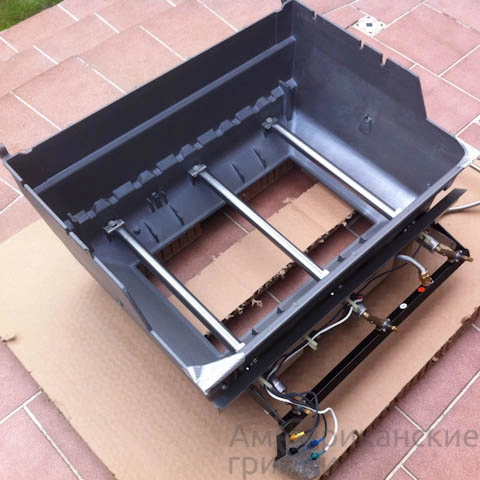

На картинке мы видим сам готел гриля, три горелки из нержавеющей стали, газовую рампу и электрический блок розжига.

Понятно, что если уронить литой алюминиевый котел на твердое напольное покрытие, он может и расколоться, поэтому держать котел надо покрепче и устанавливать его в каркас аккуратно. Сильфон - металлический шланг для газа должен также оказаться внутри каркаса.

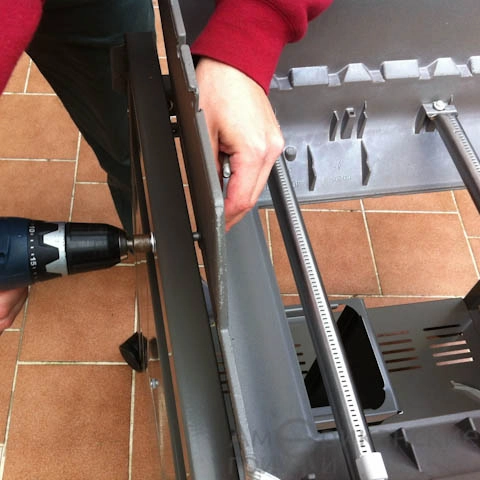

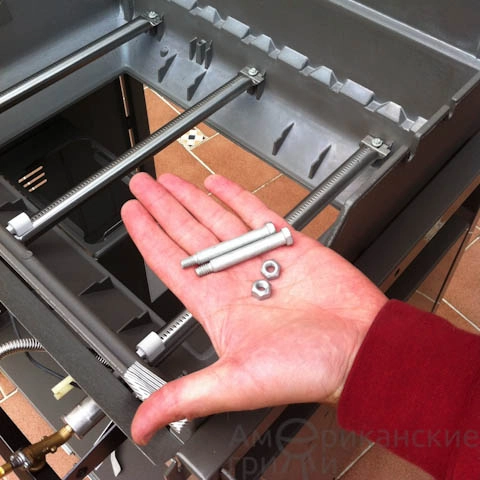

Котел крепится к каркасу при помощи двух длинных болтов с резьбой на самом конце, двух шайб (не показали на картинке) и двух самоконтрящихся гаек.

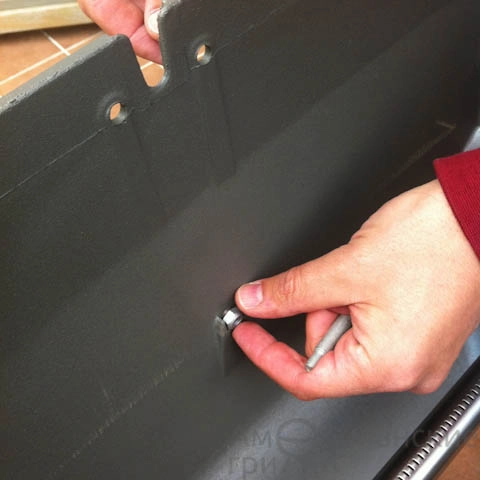

Гайка устанавливается в соответствующий паз внутри котла гриля. Со стороны каркаса вкручивается болт. Затягиваем болт до упора. Такую же операцию производим с противоположной стороны. После затяжки обоих болтов котел в каркасе гриля может сохранять некоторую минимальную подвижность.
